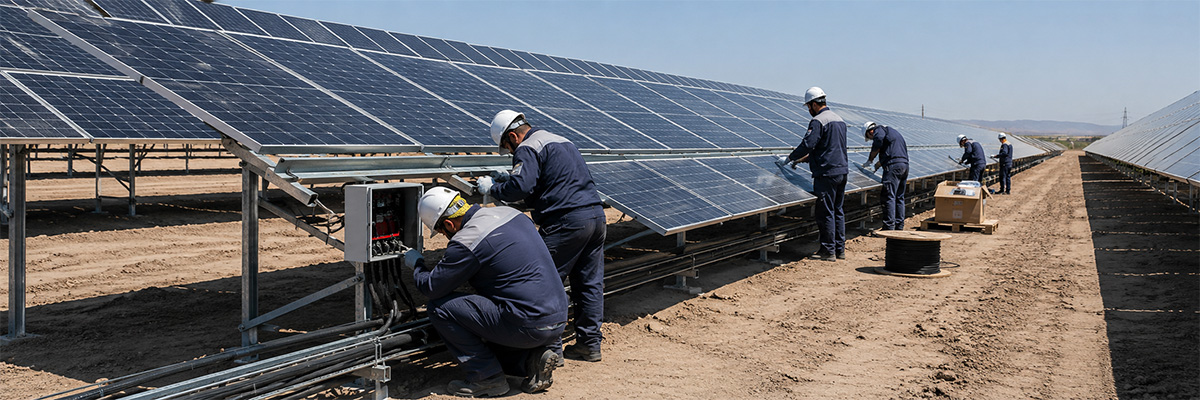

طراحی و نصب صحیح تجهیزات نیروگاه خورشیدی، یکی از مهمترین مراحل دستیابی به موفقیت پروژه های پایدار است؛ کوچک‌ترین خطا در این مرحله می‌تواند سال‌ها بر بازده، ایمنی و هزینه‌های نگهداری تأثیر منفی بگذارد. یک سیستم خورشیدی، چه روی پشت‌بام یک خانه نصب شود، چه در بام یک مجتمع تجاری و چه در مقیاس یک نیروگاه بزرگ زمینی، زمانی به حداکثر کارایی و طول‌عمر خود می‌رسد که از ابتدا با نگاه مهندسی، متناسب با شرایط سایت و مطابق استانداردهای فنی طراحی و اجرا شده باشد. در این مقاله، با تمرکز بر همین نکات کلیدی، به الزامات طراحی و نصب نیروگاه های خورشیدی می‌پردازیم تا مسیر اجرای یک پروژه ایمن و پربازده روشن‌تر شود.

بررسی سایت و شرایط محل نصب تجهیزات خورشیدی

اولین قدم در آماده‌سازی سایت، انتخاب محل مناسب برای نصب نیروگاه خورشیدی است که در مراحل قبلی انجام شده است. این انتخاب باید بر اساس عوامل مختلفی نظیر تابش خورشیدی، دسترسی به شبکه برق، و شرایط جغرافیایی انجام شود: (برای مطالعه نکات انتخاب زمین مناسب نیروگاه های خورشیدی کلکی نمایید)

• تحلیل تابش، سایه اندازی و موانع

در گام نخست باید الگوی تابش خورشید در طول سال، زاویه و جهت تابش و تغییرات فصلی آن برای سایت مورد نظر بررسی گردد تا بهترین جهت‌گیری و زاویه نصب پنل‌ها تعیین شود. در کنار این موضوع، لازم است سایه‌اندازی ساختمان‌های مجاور، دیوارها، دکل‌ها، درخت‌ها و هر مانع بالقوه‌ای در ساعات مختلف روز شناسایی شود تا با اصلاح جانمایی، ارتفاع سازه یا فاصله ردیف‌ها، تلفات ناشی از سایه به حداقل برسد.

• ارزیابی استحکام سازه موجود (سقف/زمین) و شرایط محیطی

پیش از نصب تجهیزات نیروگاه خورشیدی، باید ظرفیت باربری سقف یا وضعیت خاک و فونداسیون در نصب زمینی به‌صورت مهندسی بررسی شود تا سازه زیر بار وزن پنل‌ها، استراکچر، کابل‌کشی و تجهیزات کمکی دچار نشست، ترک یا تغییرشکل نشود. علاوه بر این، شرایط بادخیزی منطقه، احتمال بارش برف، رطوبت، خوردگی، اختلاف دمای روز و شب و سایر عوامل محیطی باید در انتخاب نوع استراکچر، نوع اتصالات، پوشش ضدخوردگی و نحوه مهاربندی لحاظ شود.

• الزامات دسترسی، ایمنی و مسیرهای سرویس

طراحی محل نصب پنل های خورشیدی باید به‌گونه‌ای باشد که در مراحل اجرا، پایش و تعمیرات، دسترسی ایمن و کافی برای تکنسین‌ها فراهم باشد و مسیرهای رفت‌وآمد روی سقف یا محوطه، قابل تردد و بدون خطر سقوط یا لغزش باشند. همچنین، پیش‌بینی مسیرهای مناسب برای کابل‌کشی، جانمایی تابلوها و تجهیزات حفاظتی، فضای کافی برای استفاده از تجهیزات ایمنی و امکان سرویس‌پذیری بدون نیاز به بازکردن گسترده پنل‌ها، از نکات کلیدی این بخش به شمار می‌رود.

آماده‌سازی سایت نیروگاه خورشیدی

پس از تعیین محل، لازم است که زمین مورد نظر به‌طور دقیق بررسی و ارزیابی شود. این ارزیابی شامل تحلیل خاک، شیب زمین و وجود موانع طبیعی مانند درختان و ساختمان‌ها است. در صورت وجود هرگونه مانع، باید تا حد امکان اقدام به حذف یا جابجایی آن‌ها کرد تا فضای کافی برای نصب تجهیزات فراهم شود.

پس از ارزیابی اولیه، مرحله بعدی شامل تسطیح و آماده‌سازی زمین است. این کار معمولاً با استفاده از ماشین‌آلات سنگین انجام می‌شود و هدف آن ایجاد سطحی صاف و هموار برای نصب پنل های خورشیدی و سایر تجهیزات است. همچنین، در این مرحله باید زیرساخت‌های لازم برای تأمین برق، آب و سایر خدمات عمومی بررسی و در صورت نیاز ایجاد شوند.

یکی دیگر از نکات مهم در آماده‌سازی سایت، تأمین امنیت محل است. نصب دوربین‌های مداربسته و ایجاد حصار اطراف سایت می‌تواند به جلوگیری از سرقت و تخریب تجهیزات کمک کند. همچنین، باید برنامه‌ریزی مناسبی برای مدیریت زباله و مواد زائد در طول مراحل ساخت و نصب انجام شود. با انجام این مراحل به‌طور کامل و دقیق، می‌توان شرایط ایده‌آلی برای نصب و بهره‌برداری از نیروگاه خورشیدی فراهم کرد و از موفقیت پروژه اطمینان حاصل نمود.

انتخاب و جانمایی تجهیزات اصلی نیروگاه خورشیدی

• اصول کلی جانمایی پنل خورشیدی

در نیم‌کره شمالی، جهت‌گیری بهینه پنل های خورشیدی به سمت جنوب واقعی است تا بیشترین دریافت انرژی سالانه محقق شود، شیب نصب پنل نیز معمولاً نزدیک به عرض جغرافیایی محل انتخاب می‌شود (برای بسیاری از نقاط ایران حدود ۳۰ تا ۴۵ درجه) تا میانگین تولید انرژی در طول سال بهینه گردد. زاویه و جهت باید به‌گونه‌ای تعیین شوند که تابش خورشید تا حد امکان عمود یا نزدیک به عمود بر سطح پنل باشد و در هیچ بازه مهمی از روز و فصل، پنل در سایه قرار نگیرد.

فاصله ردیف‌ها نیز باید بر اساس ارتفاع انتهای پنل خورشیدی، زاویه نصب و زاویه تابش خورشید در زمستان محاسبه شود تا سایه ردیف جلویی روی ردیف عقبی نیفتد و در عین حال از نظر استفاده از فضا، عبور و مرور و دسترسی سرویس، بهینه باشد.

• جانمایی اینورتر، تابلوها، باتری و مسیرهای کابل‌کشی

اینورترها باید در محلی با تهویه مناسب، دور از تابش مستقیم خورشید، رطوبت و گردوغبار شدید نصب شوند و ارتفاع نصب طوری باشد که هم خنک‌کاری بهتر انجام شود و هم دسترسی برای سرویس و پایش آسان باشد. تابلوهای DC و AC حفاظتی باید در نزدیکی اینورتر و در مسیری قرار گیرند که طول کابل‌های پرجریان حداقل باشد، در عین حال دسترسی برای قطع و وصل اضطراری و بازرسی دوره‌ای ساده و ایمن باقی بماند.

در سیستم های خورشیدی دارای باتری، محل نصب باتری باید خنک، خشک، دارای تهویه کافی و جدا از محل تجهیزات جرقه‌زن باشد و فاصله مناسب از اینورتر و تابلوها برای کاهش افت ولتاژ و رعایت الزامات ایمنی در نظر گرفته شود. طراحی مسیرهای کابل‌کشی (DC و AC) باید بر پایه کوتاه‌ترین مسیرهای ممکن، حداقل تقاطع با مسیرهای دیگر، استفاده از داکت، سینی یا لوله مناسب، تفکیک کابل‌های قدرت و فرمان، و رعایت شعاع خمش و حفاظت مکانیکی انجام شود تا هم افت ولتاژ کاهش یابد و هم احتمال آسیب فیزیکی و نویز الکتریکی کم شود.

نکات ضروری در نصب استراکچر خورشیدی

• اصول فونداسیون، مهاربندی و مقاومت در برابر باد و زلزله

فونداسیون سازه خورشیدی باید ابعاد و عمقی متناسب با بار مرده تجهیزات، بار باد، بار برف و مشخصات خاک داشته باشد تا از نشست نامتقارن و واژگونی جلوگیری شود. مهاربندی افقی و عمودی، نحوه اتصال ستون‌ها و ریل‌ها و استفاده از قطعات تقویتی (بریس‌ها) باید به‌گونه‌ای طراحی شود که سازه در برابر نیروهای جانبی ناشی از باد و لرزش‌های زلزله، رفتار یکپارچه و پایدار داشته باشد.

در مناطق بادخیز، انتخاب زاویه و ارتفاع نصب استراکچر خورشیدی، چیدمان ردیف‌ها و استفاده از مهاربندی اضافی برای جلوگیری از «اثر بادبان» روی پنل‌ها اهمیت ویژه‌ای دارد. رعایت الزامات آیین‌نامه‌ای سازه و در صورت امکان، کنترل عددی تنش‌ها و جابجایی‌ها، ریسک شکست و خستگی سازه را در طول عمر نیروگاه به حداقل می‌رساند.

• الزامات خوردگی، پوشش‌ها و اتصالات مکانیکی

سازه‌ای که در محیط بیرونی نصب می‌شود، دائماً در معرض رطوبت، تغییرات دما، آلودگی و در برخی مناطق، محیط‌های خورنده مانند هوای ساحلی یا صنعتی است؛ بنابراین استفاده از متریال مناسب در سازه های خورشیدی (فولاد گالوانیزه گرم، آلومینیوم با آلیاژ مناسب و…) و پوشش‌های ضدخوردگی با ضخامت کافی ضروری است.

تمامی اتصالات مکانیکی باید از پیچ و مهره‌های مقاوم در برابر خوردگی (مانند گریدهای مناسب فولاد ضدزنگ یا گالوانیزه) استفاده کنند و طول، گشتاور بستن و نحوه قفل شدن آن‌ها (استفاده از واشر فنری، مهره قفلی و…) مطابق دستورالعمل سازنده رعایت شود. دقت در جزئیاتی مانند جلوگیری از تماس مستقیم دو فلز ناهمجنس (برای پیشگیری از خوردگی گالوانیکی)، شیب مناسب سطوح برای جلوگیری از جمع شدن آب و بازبینی دوره‌ای وضعیت پوشش و اتصالات، تضمین‌کننده دوام بلندمدت استراکچر خواهد بود.

نکات ضروری در نصب پنل های خورشیدی

• نحوه حمل، باز کردن بسته‌بندی و جلوگیری از آسیب

پنل های خورشیدی باید در شرایط ایمن و با وضعیت عمودی حمل شوند تا از وارد شدن تنش به شیشه یا قاب جلوگیری شود. در هنگام باز کردن بسته‌بندی، از ابزارهای تیز استفاده نشود تا سطح ماژول آسیب نبیند. بهتر است پنل‌ها روی سطح نرم و تمیز قرار گیرند و هرگز با وارد آوردن نیرو به لبه‌ها یا کابل‌ها بلند نشوند تا خطر شکستگی یا جدا شدن اتصالات کاهش یابد.

برای آشنایی با تمام نکات حمل، بازکردن بسته بندی و نصب صحیح پنل های خورشیدی به بخش دانلودها در همین سایت مراجعه کنید.

• ترتیب نصب، گشتاور بستن پیچ‌ها و انواع کلمپ‌ها

نصب پنل های خورشیدی باید مطابق نقشه چیدمان و از یک سمت مشخص آغاز شود تا ردیف‌ها به‌درستی تراز شوند. استفاده از گشتاور مناسب در بستن پیچ‌ها اهمیت زیادی دارد، زیرا سفتی بیش از حد باعث آسیب به قاب و گشتاور کم موجب شل شدن اتصالات می‌شود. انتخاب نوع کلمپ (میانی یا انتهایی) باید متناسب با فریم پنل و توصیه سازنده انجام گیرد تا استحکام مکانیکی سیستم تضمین شود.

• رعایت فاصله‌ها، هم‌ترازی و جلوگیری از سایه اندازی متقابل

فاصله‌ی یکنواخت بین پنل های خورشیدی امکان انبساط حرارتی و گردش هوای مناسب را فراهم می‌کند. هم‌ترازی دقیق ردیف‌ها علاوه بر بهبود ظاهر، از ایجاد فشار نامتعادل بر سازه جلوگیری می‌کند. همچنین باید با در نظر گرفتن زاویه نصب و موقعیت خورشید، از سایه‌اندازی پنل‌ها بر یکدیگر ممانعت کرد تا تلفات عملکردی به حداقل برسد. هم‌ترازی دقیق سطح پنل‌ها در یک ردیف، علاوه بر حفظ نظم و زیبایی آرایه، امکان حرکت روان‌تر و عملکرد مؤثرتر ربات‌های شست‌وشوی نیروگاه در آینده را نیز فراهم می‌کند.

نکات ضروری در سیم کشی DC و ACنیروگاه خورشیدی

• نحوه نصب کانال، لوله، فلکسی و مدیریت کابل‌ها

کانال‌ها، لوله‌ها و فلکسی‌ها علاوه بر حفاظت مکانیکی کابل، باید به شکلی نصب شوند که تخلیه حرارتی و تهویه مناسب حفظ شود. مسیرها باید دارای خم‌های نرم، نقاط مهار کافی و شیب مناسب برای جلوگیری از تجمع آب یا گردوغبار باشند. مدیریت منظم کابل‌ها با بست‌های مقاوم در برابر UV و استفاده از سینی کابل یا تراکینگ منظم، نظم فیزیکی و ایمنی الکتریکی سامانه را بهبود می‌بخشد.

• اصول اتصال کانکتورها، ترمینال‌ها و برچسب‌گذاری

در بخش DC، استفاده از کانکتورهای استاندارد با آب‌بندی مناسب مانع از ورود رطوبت و ایجاد قوس الکتریکی می‌شود. اتصالات در نیروگاه خورشیدی باید با ابزار مخصوص و گشتاور مناسب اجرا شوند تا از شل شدن یا گرم شدن محل اتصال جلوگیری شود. در هر دو بخش DC و AC، برچسب‌گذاری دقیق کابل‌ها، فیوزها و ترمینال‌ها مطابق نقشه تک‌خطی، فرآیند نگهداری، عیب‌یابی و توسعه آینده‌ی نیروگاه را آسان‌تر و ایمن‌تر می‌کند.

نکات ایمنی و حفاظتی در نصب نیروگاه خورشیدی

• سیستم ارتینگ و هم‌بندی پتانسیل

پیاده سازی صحیح سیستم ارتینگ و هم‌بندی پتانسیل از حیاتی‌ترین اقدامات حفاظتی در نیروگاه های خورشیدی است. هدف از این سیستم، جلوگیری از افزایش ناگهانی ولتاژ در اثر تخلیه الکتریسیته ساکن یا صاعقه و ایجاد مسیر ایمن برای عبور جریان خطاست. تمامی اجزای فلزی مانند استراکچر، فریم پنل های خورشیدی، جعبه های اتصال و تجهیزات الکتریکی باید به‌گونه‌ای به زمین متصل شوند که اختلاف پتانسیل به حداقل برسد. انتخاب نوع و عمق الکترود زمین، مقاومت مجاز شبکه ارت و کنترل دوره‌ای صحت اتصال‌ها در دوام و ایمنی سیستم نقش اصلی دارد.

• نصب سرج ارستر، فیوزها، بریکرها و کلیدهای DC/AC

تجهیز سیستم به ادوات حفاظتی مانند سرج ارستر، فیوز، بریکر و کلیدهای DC وAC، لایه‌ای مهم از ایمنی الکتریکی را ایجاد می‌کند. سرج ارسترها با مهار نوسانات ولتاژ ناشی از صاعقه یا کلیدزنی، از تجهیزات حساس مانند اینورترها محافظت می‌کنند. انتخاب ظرفیت و محل نصب مناسب فیوزها و بریکرها باید بر مبنای جریان نامی مدار و دستورالعمل سازنده انجام شود. استفاده از کلیدهای DC و AC ایزولاتور در نقاط کلیدی نیز امکان قطع ایمن مدار در زمان سرویس و نگهداری را فراهم می‌سازد.

• نکات ایمنی تکنسین های نصب نیروگاه خورشیدی

حفظ ایمنی فردی در هنگام نصب و تست سامانه خورشیدی به اندازه عملکرد فنی آن اهمیت دارد. برق‌کاران باید از تجهیزات حفاظتی شخصی مانند دستکش عایق، کلاه ایمنی و کفش ضدلغزش استفاده کرده و پیش از هرگونه انجام کار بر روی مدار، از قفل‌گذاری و برچسب‌گذاری (LOTO) برای جلوگیری از وصل ناگهانی جریان بهره ببرند. هنگام کار در ارتفاع، استفاده از کمربند ایمنی، نقاط مهار مطمئن و سطح کار پایدار الزامی است. اجرای آموزش‌های ایمنی مستمر و نظارت بر رعایت دستورالعمل‌ها، از بروز حوادث انسانی پیشگیری می‌کند.

نصب و راه‌اندازی اینورتر و تابلوها در نیروگاه خورشیدی

• شرایط محیطی نصب اینورتر خورشیدی

انتخاب مکان نصب اینورتر با توجه به شرایط محیطی نیروگاه، عامل تعیین‌کننده در دوام و کارایی آن است. دمای عملیاتی باید در محدوده مجاز سازنده (معمولاً ۲۰- تا ۶۰+ درجه سانتی‌گراد) حفظ شود و تهویه فعال یا غیرفعال برای دفع حرارت تضمین گردد. محافظت از تابش مستقیم خورشید و سطوح مرطوب، همراه با محافظت در برابر گردوغبار (IP54 یا بالاتر)، از پدیده‌های حرارتی و خوردگی زودرس جلوگیری می‌کند.

• اتصال اینورتر به پنل‌ها، شبکه یا باتری

اتصال اینورتر به آرایه پنل های خورشیدی، شبکه برق یا باتری‌های ذخیره‌سازی نیازمند رعایت دقیق پلاریته، سطح مقطع کابل و استانداردهای حفاظتی است. پس از اتصال فیزیکی، تنظیمات اولیه شامل ولتاژ نامی شبکه، فرکانس (۵۰/۶۰ هرتز)، آستانه‌های MPPT و منحنی‌های قطع حفاظتی باید بر اساس مشخصات محلی و دستورالعمل سازنده پیکربندی شود. تست اتصالات و راه‌اندازی تدریجی، از آسیب‌های الکتریکی اولیه پیشگیری می‌نماید.

• نکات ارتباطات مانیتورینگ و ثبت داده‌ها

برقراری ارتباط مانیتورینگ از طریق پروتکل‌های استاندارد (Modbus RTU/TCP، Wi-Fi، Ethernet  یا RS485) امکان جمع‌آوری داده‌های کلیدی مانند بازده لحظه‌ای، جریان MPPT و هشدارهای خطا را فراهم می‌کند. ثبت داده‌ها در سرور محلی یا ابری با فواصل زمانی مناسب (۵-۱۵ دقیقه)، تحلیل روند عملکرد و تشخیص زودهنگام ناهنجاری‌ها را ممکن می‌سازد. پیکربندی امن دسترسی‌ها و پشتیبان‌گیری منظم، پایداری سیستم نظارت را تضمین می‌کند.

تست، بازرسی و تحویل پروژه

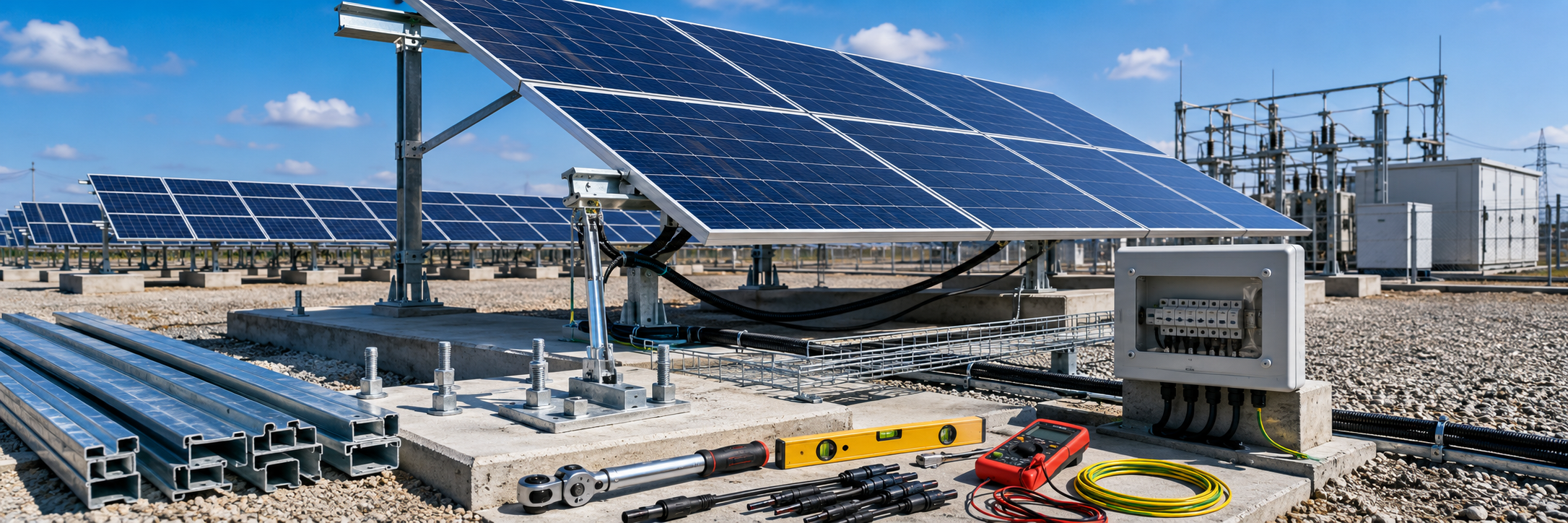

مرحله تست، بازرسی و تحویل، نقطه اوج کیفیت در پروژه های خورشیدی است و تضمین‌کننده عملکرد ایمن و بهینه سامانه محسوب می‌شود. چک‌لیست جامع بازرسی مکانیکی (ثبت هم‌ترازی پنل‌ها، استحکام اتصالات و عدم آسیب فیزیکی) و الکتریکی (تداوم مدارها، اتصالات ارت و عدم نشتی جریان) پیش از راه‌اندازی، از بروز نقص‌های پنهان جلوگیری می‌کند. اندازه‌گیری پارامترهای کلیدی شامل ولتاژ مدار باز (V_oc)، جریان اتصال کوتاه (I_sc)، مقاومت عایقی (>1MΩ) و تست عملکرد اینورتر (ردیابی MPPT و تزریق به شبکه) بر اساس استانداردهای IEC 62446  تأییدیه فنی لازم را فراهم می‌آورد. در نهایت، مستندسازی کامل (نقشه تک‌خطی، داده‌های تست، دفترچه نگهداری)، تحویل اسناد رسمی و آموزش عملی بهره‌بردار، انتقال دانش و مسئولیت به مرحله بهره‌برداری را تکمیل می‌نماید.

برای پیمانکاران، تدوین چک‌لیست‌های مرحله‌ای بر اساس  IEC 62446، استفاده از ابزارهای اندازه‌گیری کالیبره و آموزش مستمر تیم نصب ضروری است. ناظران نیز باید بر جانمایی با نرم‌افزارهای شبیه‌سازی (مانند PVsyst)، تست مقاومت عایقی و تأیید اسناد فنی پیش از تحویل نظارت دقیق داشته باشند. اجرای بازرسی‌های میانی و مستندسازی تصویری هر مرحله، از تکرار خطاها پیشگیری کرده و کیفیت پروژه را تضمین می‌نماید.

خطاهای رایج در نصب نیروگاه خورشیدی و راهکارهای جلوگیری

شناسایی و پیشگیری از خطاهای رایج نصب نیروگاه های خورشیدی، ضامن دستیابی به راندمان مطلوب و ایمنی پایدار در پروژه است. خطاهای متداول شامل جانمایی نامناسب پنل‌ها (سایه‌اندازی متقابل)، سیم‌کشی نادرست (سطح مقطع ناکافی یا پلاریته معکوس)، نقص در ارتینگ (مقاومت بالا یا اتصال ناقص) و نصب حفاظتی ناقص (عدم سرج ارستر یا فیوز نامناسب) می‌شوند که اغلب از عدم رعایت استانداردها ناشی می‌گردند. این خطاها نه‌تنها راندمان سیستم را تا ۲۰-۳۰% کاهش می‌دهند، بلکه ایمنی پرسنل را تهدید کرده و عمر تجهیزات را به‌طور چشمگیری کوتاه می‌کنند (مانند تخریب اینورتر یا آتش‌سوزی).
