وقتی میزان تولید برق یک نیروگاه خورشیدی کاهش پیدا می‌کند، اولین حدس معمولا خرابی پنل خورشیدی است؛ اما هر افت تولیدی لزوماً به معنای معیوب بودن پنل‌ها نیست. عواملی مانند آلودگی سطح ماژول‌ها، سایه‌اندازی، افزایش دما، خرابی کابل‌ها و کانکتورها، حتی اختلال در عملکرد اینورتر می‌توانند توان خروجی نیروگاه را کاهش دهند. به همین دلیل، عیب یابی پنل خورشیدی باید با بررسی دقیق عملکرد کل سیستم آغاز شود تا منشأ اصلی مشکل، پیش از هرگونه اقدام برای تعمیر یا تعویض ماژول، مشخص شود.

نکته مهم این است که پنل های خورشیدی به دلیل فناوری ساخت خاص و کنترل کیفیت دقیق در تمام مراحل تولید، به‌طور کلی قابلیت تعمیر ندارند و در صورت آسیب به سلول‌ها یا بخش‌های اصلی، تعویض پنل تنها راهکار ممکن برای رفع مشکل است. البته در مواردی محدود، خرابی جعبه اتصال (جانکشن باکس) با بررسی تخصصی قابل رفع است.

از سوی دیگر، همه انواع آسیب پنل خورشیدی با بررسی ظاهری قابل تشخیص نیستند. ترک‌های ریز سلول‌ها، نقاط داغ (Hot Spot)، افت عملکرد الکتریکی و برخی عیوب داخلی ممکن است بدون نشانه‌های واضح ظاهری ایجاد شوند و تنها با روش‌های تخصصی مانند تست منحنی جریان و ولتاژ (I-V)، ترموگرافی و تصویربرداری الکترولومینسانس (EL) شناسایی شوند. بنابراین، عیب‌یابی اصولی پیش از هر تصمیمی درباره تعمیر یا تعویض، اهمیت زیادی دارد؛ زیرا افت تولید ممکن است ناشی از خود پنل، تجهیزات جانبی یا سایر بخش‌های نیروگاه باشد.

در این راهنما، با روش‌های تخصصی عیب یابی پنل خورشیدی، مهم‌ترین علائم خرابی پنل، دلایل کاهش راندمان و عوامل مؤثر بر هزینه بررسی آشنا می‌شوید. هدف این است که با شناخت دقیق منشأ مشکل و محدودیت‌های تعمیرپذیری پنل‌ها، بتوانید درباره رفع عیب تجهیزات جانبی یا تعویض ماژول آسیب‌دیده، تصمیمی فنی، مطمئن و اقتصادی بگیرید.

مراحل اصولی عیب یابی پنل خورشیدی

اولین مرحله در عیب یابی پنل خورشیدی، بررسی عملکرد واقعی سیستم و ثبت تغییرات آن در طول زمان است. کاهش تولید برق به‌تنهایی نمی‌تواند خرابی پنل را اثبات کند؛ زیرا توان خروجی ماژول‌ها به عواملی مانند شدت تابش، دمای سلول، سایه‌اندازی، آلودگی سطح، زاویه تابش و وضعیت تجهیزات الکتریکی وابسته است. بنابراین، پیش از باز کردن یا تعویض هر پنل، باید مشخص شود کاهش تولید در چه زمانی، با چه شدتی و در کدام بخش سیستم اتفاق افتاده است.

در نیروگاه‌های مجهز به سیستم مانیتورینگ، داده‌های تولید روزانه و ساعتی، توان خروجی، جریان و ولتاژ استرینگ‌ها و کدهای خطای اینورتر می‌توانند سرنخ مهمی برای عیب یابی پنل خورشیدی باشند. مقایسه استرینگ‌هایی که از نظر تعداد ماژول، جهت نصب و شرایط تابش مشابه هستند نیز اهمیت زیادی دارد. اگر کاهش عملکرد در کل نیروگاه مشاهده شود، ابتدا باید عوامل عمومی مانند شرایط تابش، دمای بالا، آلودگی یا عملکرد اینورتر بررسی شود؛ اما اگر افت تولید فقط در یک استرینگ یا چند ماژول مشخص دیده شود، بررسی همان بخش برای پیدا کردن منشأ مشکل و احتمال آسیب پنل خورشیدی اولویت پیدا می‌کند.

الگوی زمانی افت تولید نیز اطلاعات مهمی در اختیار متخصصین قرار می‌دهد. افت ناگهانی معمولاً نیازمند بررسی سریع اتصالات، کانکتورها، فیوزها، کابل‌های DC، جعبه اتصال و خطاهای اینورتر است؛ در حالی که کاهش تدریجی تولید می‌تواند با آلودگی، سایه‌اندازی جدید، فرسودگی تدریجی و خرابی پنل خورشیدی یا برخی مکانیسم‌های تخریب عملکرد مرتبط باشد. البته این الگوها به‌تنهایی برای تشخیص قطعی در عیب یابی پنل خورشیدی کافی نیستند و باید با بازرسی و آزمون‌های مناسب تأیید شوند.

در مرحله بعد، بازرسی چشمی می‌تواند وجود ترک شیشه، تغییر رنگ، آثار داغ‌شدگی، آسیب بک‌شیت، خرابی قاب، مشکلات جعبه اتصال یا وضعیت نامناسب کابل و کانکتور را مشخص کند. اگر آسیب پنل خورشیدی از طریق بررسی ظاهری یا داده‌های عملکردی قابل تشخیص نباشد، بسته به نوع مشکل می‌توان از آزمون‌های تخصصی مانند اجرای تست I-V، ترموگرافی مادون قرمز و تصویربرداری EL استفاده کرد. این رویکرد مرحله‌ای کمک می‌کند مشخص شود ایراد واقعاً از خود ماژول است یا از یکی از اجزای دیگر مدار DC و AC.

در نتیجه، تصمیم برای تعمیر پنل خورشیدی یا تعویض آن نباید صرفاً بر اساس کاهش تولید یا مشاهده یک آسیب ظاهری گرفته شود. تشخیص صحیح باید بر پایه عیب یابی پنل خورشیدی و ترکیبی از داده‌های مانیتورینگ، مقایسه عملکرد، بازرسی فیزیکی و در صورت نیاز آزمون‌های تخصصی انجام شود. این کار علاوه بر جلوگیری از تعویض بی‌دلیل پنل سالم، کمک می‌کند علت ریشه‌ای خرابی پنل خورشیدی شناسایی شود و پس از اقدام اصلاحی نیز بتوان عملکرد سیستم را با دقت بیشتری ارزیابی کرد.

به طور خلاصه:

1. ثبت علائم و داده‌ها: میزان تولید، خطاهای اینورتر و وضعیت رشته‌ها بررسی و ثبت می‌شود.
2. بازرسی ظاهری: شیشه، فریم، جعبه اتصال، کابل‌ها و کانکتورها از نظر آسیب بررسی می‌شوند.
3. اندازه‌گیری پارامترهای الکتریکی: V_oc، I_sc و در صورت نیاز سایر پارامترهای الکتریکی اندازه‌گیری می‌شوند.
4. اجرای تست های تخصصی: در صورت وجود نشانه‌های جدی، برای عیب یابی پنل خورشیدی تست های I-V، ترموگرافی یا EL انجام می‌شود.
5. تصمیم درباره رفع نقص: پس از مشخص شدن نتیجه عیب یابی پنل خورشیدی، فرآیند رفع مسئله باید بر اساس نوع خرابی انجام شود. در برخی موارد اصلاً نیازی به اقدام فنی خاصی نیست و با رفع عامل خارجی مانند آلودگی سطح پنل، عملکرد سیستم به حالت طبیعی برمی‌گردد.

 مهم‌ترین علائم خرابی پنل خورشیدی چیست؟

علائم خرابی پنل خورشیدی همیشه به شکل شکستگی شیشه، سوختگی سلول یا آسیب واضح به قاب و بک‌شیت دیده نمی‌شوند. برخی عیوب در سطح داخلی ماژول یا اتصالات آن ایجاد می‌شوند و ممکن است در عیب یابی پنل خورشیدی و بازرسی معمولی، ظاهر ماژول کاملاً سالم به نظر برسد؛ در حالی که عملکرد الکتریکی آن به‌تدریج یا به‌صورت ناگهانی کاهش پیدا کرده است. به همین دلیل، مشاهده نکردن آسیب ظاهری نباید به‌تنهایی به معنای سالم بودن پنل تلقی شود.

در عیب یابی پنل خورشیدی باید نشانه‌های فیزیکی با داده‌های عملکردی و الکتریکی در کنار یکدیگر بررسی شوند. برای مثال، کاهش جریان یک استرینگ نسبت به استرینگ‌های مشابه، تغییر غیرعادی منحنی I-V، ایجاد نقطه داغ، اختلاف محسوس توان تولیدی یا تکرار خطاهای اینورتر می‌تواند نشانه وجود مشکلی باشد که با چشم قابل تشخیص نیست. چنین علائمی ممکن است به ترک‌های سلولی، خرابی دیود بای‌پس، مشکلات اتصالات داخلی، افزایش مقاومت سری یا برخی فرآیندهای تخریب ماژول مربوط باشند.

از طرف دیگر، هر نشانه‌ای که در پنل مشاهده می‌شود الزاماً به خرابی پنل خورشیدی نیست. تغییر رنگ، افت تولید یا حتی افزایش دمای یک ناحیه باید در کنار شرایط تابش، دمای ماژول، میزان آلودگی، وضعیت استرینگ و عملکرد سایر پنل‌های مشابه تفسیر شود. برای تشخیص دقیق‌تر، بسته به نوع نشانه می‌توان از روش‌هایی مانند تست I-V، ترموگرافی و تصویربرداری الکترولومینسانس (EL) استفاده کرد.

یکی از نکات مهم این است که مشاهده یک علامت به‌تنهایی برای تشخیص قطعی و عیب یابی پنل خورشیدی کافی نیست. برای مثال، کاهش تولید می‌تواند ناشی از خرابی پنل خورشیدی یا سایه‌ای باشد که اخیراً روی آن ایجاد شده است. به همین دلیل، هرگونه اقدامی برای رفع مساله باید بعد از مشخص شدن علت اصلی انجام شود.

 رایج‌ترین دلایل خرابی پنل خورشیدی

پنل‌های فتوولتائیک برای کارکرد طولانی‌مدت طراحی شده‌اند، اما شرایط محیطی و الکتریکی می‌تواند عملکرد آن‌ها را تحت تأثیر قرار دهد. برخی از دلایل آسیب پنل خورشیدی به مرور ایجاد می‌شوند و بعضی دیگر پس از یک اتفاق مکانیکی، خطای نصب یا شرایط محیطی شدید ظاهر می‌شوند.

1. کثیفی و سایه

گردوغبار، فضولات پرندگان، ریزگردها و آلودگی‌های صنعتی می‌توانند میزان تابش دریافتی سلول‌ها را کاهش دهند. سایه موضعی نیز اهمیت بیشتری دارد، زیرا یک بخش کوچک سایه‌دار ممکن است رفتار الکتریکی بخشی از ماژول را تغییر دهد و در بلندمدت منجر به هات اسپات شود.

در چنین شرایطی، اقدامات تخصصی عیب یابی پنل خورشیدی راه‌حل اول نیست. ابتدا باید سطح پنل تمیز شود، سایه شناسایی و وضعیت تولید برق پس از رفع عامل خارجی دوباره بررسی شود.

2. هات‌اسپات یا نقطه داغ

هات‌اسپات زمانی ایجاد می‌شود که بخشی از ماژول تحت شرایطی قرار گیرد که نسبت به قسمت‌های دیگر دمای بالاتری داشته باشد. سایه موضعی، آسیب سلول، آلودگی شدید یا مشکل در مدار داخلی می‌تواند از عوامل ایجاد آن باشد.

ادامه‌دار شدن هات‌اسپات ممکن است به آسیب بیشتر سلول یا سایر لایه‌های ماژول و درنهایت خرابی پنل خورشیدی منجر شود. دوربین حرارتی یکی از ابزارهای مناسب برای شناسایی چنین نقاطی است و در موارد مشکوک، باید علت اصلی ایجاد نقطه داغ نیز مشخص شود.

3. میکروکرک یا ترک‌های ریز سلول

میکروکرک یکی از مهمترین عوامل آسیب پنل خورشیدی است که می‌تواند  در فرآیند تولید، حمل‌ونقل، نصب غیراصولی یا تنش‌های مکانیکی ایجاد شود. این ترک‌ها لزوماً از روی سطح پنل قابل مشاهده نیستند، اما در صورت گسترش می‌توانند بخشی از سلول را از مدار مؤثر خارج کنند.

در عیب یابی پنل خورشیدی، تست EL یکی از روش‌های تخصصی برای شناسایی ترک‌ها و برخی عیوب داخلی است. تست I-V و تصویربرداری حرارتی نیز می‌توانند اطلاعات تکمیلی درباره اثر این آسیب بر عملکرد ماژول ارائه کنند.

4. خرابی دیود بای‌پس

دیودهای بای‌پس برای مدیریت شرایطی مانند سایه جزئی و جلوگیری از ایجاد تنش نامطلوب در بخش‌هایی از ماژول استفاده می‌شوند. خرابی این دیودها می‌تواند باعث تغییر رفتار الکتریکی پنل و کاهش خروجی شود.

در این شرایط، اندازه‌گیری ساده ولتاژ ممکن است همیشه برای تشخیص کافی نباشد و بررسی منحنی I-V یا تست تخصصی دیود به تشخیص قطعی و عیب یابی پنل خورشیدی کمک می‌کند.

5. PID و تخریب عملکردی ماژول

PID یا تخریب القایی پتانسیل یکی دیگر از مشکلاتی است که می‌تواند عملکرد ماژول را کاهش دهد. این پدیده به شرایط الکتریکی سیستم، اختلاف پتانسیل و عوامل محیطی وابسته است و تشخیص آن معمولاً به بررسی دقیق عملکرد ماژول و عیب یابی پنل خورشیدی نیاز دارد.

در نسخه ۲۰۲۱ استاندارد IEC 61215 که آزمون‌های مرتبط با ارزیابی دوام و عملکرد ماژول‌های فتوولتائیک را پوشش می‌دهد، آزمون تشخیص PID در الزامات مرتبط با ماژول‌های سیلیکونی لحاظ شده است.

روش‌های تخصصی عیب یابی پنل خورشیدی

وقتی بررسی ظاهری علت مشکل را مشخص نمی‌کند، باید سراغ اندازه‌گیری‌های فنی رفت. انتخاب روش مناسب عیب یابی پنل خورشیدی به نوع سیستم، سطح دسترسی و نشانه‌های خرابی بستگی دارد.

• اندازه‌گیری V_oc و I_sc

در یک بررسی اولیه از مراحل عیب یابی پنل خورشیدی می‌توان ولتاژ مدار باز یاV_oc  و جریان اتصال کوتاه یاI_sc  را اندازه‌گیری کرد. مقدار به‌دست‌آمده باید با مشخصات پنل و شرایط واقعی تابش و دما مقایسه شود؛ زیرا اعداد درج‌شده روی دیتاشیت معمولاً تحت شرایط استاندارد آزمون تعریف شده‌اند.

اختلاف قابل توجه با مقدار مورد انتظار می‌تواند نشانه‌ای برای ادامه بررسی باشد، اما به‌تنهایی الزاماً به معنی خرابی پنل خورشیدی نیست. شرایط تابش، دمای ماژول، نحوه اتصال و تجهیزات اندازه‌گیری نیز باید در نظر گرفته شوند.

• تست منحنی I-V

تست I-V یکی از کاملترین روش های عیب یابی پنل خورشیدی است. در این آزمون با استفاده از دستگاه تست قابل حمل، رابطه جریان و ولتاژ ماژول یا رشته اندازه‌گیری می‌شود و شکل منحنی به متخصصین کمک می‌کند رفتار واقعی سیستم را با منحنی مورد انتظار مقایسه کند.

کاهش I_sc، کاهش V_oc، ایجاد پله در منحنی، تغییر شکل ناحیه زانو یا نسبت‌های غیرعادی جریان و ولتاژ می‌توانند سرنخ‌هایی درباره سایه، آلودگی، آسیب سلول، دیود بای‌پس، مقاومت سری یا سایر دلایل خرابی پنل خورشیدی ایجاد کنند.

به همین تست  I-Vدر عیب یابی پنل خورشیدی در پروژه‌های صنعتی و نیروگاهی، می‌تواند تفاوت مهمی بین «افت تولید» و «خرابی واقعی ماژول» را نمایان کند.

• ترموگرافی یا تصویربرداری حرارتی

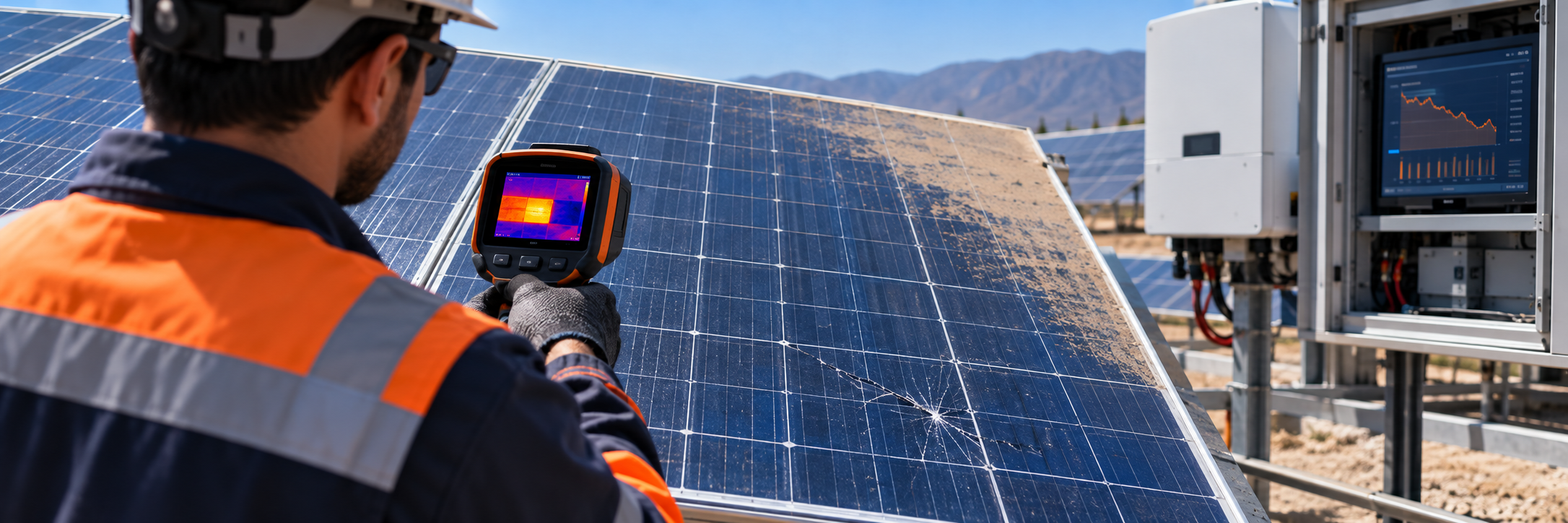

دوربین حرارتی یکی از ابزارهای مهم عیب یابی پنل خورشیدی به شمار می رود. این دستگاه با ثبت اختلاف دمای بخش‌های مختلف ماژول، امکان شناسایی نواحی غیرعادی را فراهم می‌کند. نقاط داغ، اتصالات دارای مقاومت بالا و برخی مشکلات سلولی ممکن است در تصاویر حرارتی نمایان شوند.

ترموگرافی زمانی در عیب یابی پنل خورشیدی ارزش بیشتری دارد که تحت شرایط مناسب تابش و بار انجام شود و تصاویر توسط فرد متخصص تفسیر شوند. صرف مشاهده یک ناحیه گرم‌تر به معنای خرابی پنل خورشیدی به صورت قطعی نیست و باید با سایر داده‌ها تطبیق داده شود.

• تست EL

در تست الکترولومینسانس یا EL، رفتار سلول‌های ماژول با تجهیزات تصویربرداری تخصصی بررسی می‌شود. این روش برای شناسایی ترک‌های سلولی، آسیب اتصالات داخلی پنل، نواحی غیرفعال و عیوبی که در بازرسی چشمی دیده نمی‌شوند کاربرد دارد. برای اجرای این روش در فرآیند عیب یابی پنل خورشیدی در نیروگاه، آزمون باید در شرایط شب و تاریکی کامل انجام شود.

 آیا تعمیر پنل خورشیدی امکان پذیر است؟

نکته مهم این است که پنل های خورشیدی به دلیل فناوری خاص به‌کاررفته در ساخت سلول‌ها و ساختار یکپارچه ماژول، به‌طور کلی قابلیت تعمیر ندارند. در فرایند تولید پنل‌ها، پس از هر مرحله کنترل کیفیت حساس و دقیقی انجام می‌شود تا سلامت و عملکرد اجزای مختلف تضمین شود. به همین دلیل، در صورت بروز عیب در سلول‌ها یا آسیب‌دیدگی بخش‌های اصلی پنل، معمولاً امکان تعمیر اصولی و بازگرداندن آن به شرایط استاندارد کارخانه وجود ندارد و تعویض پنل راهکار مطمئن‌تری است. البته در برخی موارد محدود، خرابی‌های مربوط به جعبه اتصال (جانکشن باکس) ممکن است با بررسی تخصصی و در صورت امکان، تعمیر یا تعویض اجزای معیوب این بخش برطرف شوند.

تعویض پنل خورشیدی تحت پوشش گارانتی

یکی از مهم‌ترین نکاتی که هنگام خرید پنل خورشیدی باید در نظر گرفت، شرایط گارانتی و دسترسی به خدمات پس از فروش تولیدکننده است؛ به صورتی که این موارد بخش مهمی از ارزش واقعی محصول را تشکیل می‌دهد. پنلی که از یک برند معتبر و دارای سابقه مشخص خریداری می‌شود، در صورت خرابی پنل خورشیدی و بروز نقص تولید یا ایراد مشمول گارانتی، مسیر مشخص‌تری برای بررسی، تعمیر یا تعویض خواهد داشت. در مقابل، خرید محصولی با گارانتی نامشخص یا خدمات پس از فروش غیرقابل دسترس می‌تواند در زمان بروز خرابی، هزینه و ریسک بیشتری به مالک نیروگاه تحمیل کند.

بنابراین، پیش از اقدام برای رفع آسیب پنل خورشیدی باید شرایط گارانتی بررسی شود. نوع خرابی، علت ایجاد آن، تاریخ خرید و شرایط مندرج در ضمانت‌نامه مشخص می‌کنند که آیا مشکل تحت پوشش قرار می‌گیرد یا خیر. همچنین بهتر است پیش از اقدام توسط افراد یا مراکز غیرمجاز، شرایط گارانتی و الزامات سازنده بررسی شود؛ زیرا دستکاری یا تعمیر خارج از فرآیند تعیین‌شده توسط تولیدکننده ممکن است بر اعتبار گارانتی اثر بگذارد.

در انتخاب پنل، توجه به مدت گارانتی نیز اهمیت دارد، اما نباید صرفاً به یک عدد طولانی اکتفا کرد. اعتبار برند، توان تولیدکننده، سابقه محصول، شفافیت شرایط ضمانت و در دسترس بودن خدمات پس از فروش و توانمندی مجموعه در عیب یابی پنل خورشیدی عواملی هستند که تعیین می‌کنند گارانتی در زمان نیاز تا چه اندازه قابل اتکا خواهد بود. برای نیروگاه های خورشیدی که قرار است سال‌ها در حال بهره‌برداری باشند، وجود یک مسیر مشخص برای پیگیری خرابی و دریافت خدمات فنی از جمله عیب یابی پنل خورشیدی می‌تواند در کاهش ریسک‌های عملیاتی اهمیت زیادی داشته باشد.

محصولات مانا انرژی با ۱۲ سال گارانتی محصول و ۳۰ سال ضمانت عملکرد عرضه می‌شوند تا خریداران در کنار کیفیت پنل های خورشیدی، از پشتوانه بلندمدت برای بهره‌برداری از تجهیزات نیز برخوردار باشند.

در نهایت، اجرای منظم برنامه نگهداری نیروگاه خورشیدی پایش مستمر تولید، تمیزکاری متناسب با شرایط سایت، بررسی اتصالات و شناسایی زودهنگام افت عملکرد می‌تواند از تبدیل یک مشکل کوچک به خرابی جدی جلوگیری کند. بنابراین، پس از خرید پنل خورشیدی، رعایت اصول نگهداری را بخشی از برنامه بهره‌برداری نیروگاه در نظر بگیرید تا هم عملکرد سیستم حفظ شود و هم احتمال نیاز به تعمیر و عیب یابی پنل خورشیدی در آینده کاهش پیدا کند.
