استراکچر پنل خورشیدی؛ راهنمای انتخاب و خرید سازه خورشیدی

نقش استراکچر پنل خورشیدی در سیستم فتوولتائیک، فراتر از نگهداری پنل‌ها روی سقف یا زمین است. طراحی و انتخاب صحیح سازه، بر ایمنی تجهیزات، دوام و طول عمر سیستم، هزینه‌های نگهداری و راندمان نهایی نیروگاه تأثیر مستقیم دارد. عدم تطابق مشخصات سازه با شرایط محیطی و الزامات پروژه می‌تواند باعث ایجاد سایه‌اندازی نامطلوب، افزایش تنش‌های مکانیکی و آسیب‌های ناشی از باد یا خوردگی شود. ازاین‌رو، بررسی مشخصات فنی و شرایط محل نصب پیش از خرید استراکچر خورشیدی، یکی از مراحل کلیدی در اجرای اصولی و مطمئن سیستم فتوولتائیک است.

در این مطلب، راهنمای انتخاب استراکچر پنل خورشیدی، تفاوت متریال‌ها، عوامل مؤثر بر قیمت و معیارهای انتخاب سازه خورشیدی برای پروژه‌های خانگی، تجاری و نیروگاهی را بررسی می‌کنیم تا بتوانید پیش از سفارش، گزینه مناسب‌تری انتخاب کنید.

استراکچر پنل خورشیدی چیست و چه وظیفه‌ای دارد؟

استراکچر پنل خورشیدی یا سازه نگهدارنده، مجموعه‌ای از پروفیل‌ها، پایه‌ها، ریل‌ها و اتصالات است که پنل‌ها را در موقعیت و زاویه طراحی‌شده نگه می‌دارد. این مجموعه باید علاوه بر تحمل وزن پنل‌ها، نیروهای ناشی از باد، برف، زلزله و سایر بارهای محیطی را نیز مطابق محاسبات مهندسی تحمل کند.

طراحی سازه پنل خورشیدی به محل نصب، ابعاد و آرایش پنل‌ها، ظرفیت پروژه، جنس بستر و شرایط آب‌وهوایی وابسته است. برای نمونه، استراکچر پنل خورشیدی که روی سقف یک ساختمان نصب می‌شود، باید محدودیت باربری سقف و روش اتصال به آن را در نظر بگیرد؛ در حالی که سازه پنل خورشیدی زمینی به بررسی خاک، فونداسیون یا روش مهار پایه‌ها نیاز دارد.

مهم‌ترین وظایف سازه خورشیدی در سیستم عبارت‌اند از:

• نگهداری ایمن پنل‌ها و حفظ موقعیت آن‌ها در طول عمر سیستم
• فراهم کردن زاویه و آرایش مناسب پنل‌ها بر اساس طراحی پروژه
• تحمل بارهای محیطی و انتقال ایمن نیروها به سقف یا زمین
• ایجاد فاصله و فضای لازم برای تهویه پشت پنل‌ها
• فراهم کردن امکان نصب، بازرسی و تعمیر و نگهداری دوره ای تجهیزات

 انواع استراکچر پنل خورشیدی بر اساس محل نصب

اولین معیار انتخاب استراکچر پنل خورشیدی، محل نصب پنل‌هاست. سازه‌های سقفی، زمینی و سایه‌بانی هرکدام محدودیت‌ها و کاربردهای خاص خود را دارند و نمی‌توان یک مدل را برای تمام پروژه‌ها به کار برد.

 ۱. سازه پنل خورشیدی سقفی

استراکچر پنل خورشیدی سقفی برای نصب پنل روی پشت‌بام ساختمان‌های مسکونی، تجاری، صنعتی و انبارها استفاده می‌شود. نوع اتصال و فرم سازه به شیب سقف، جنس پوشش، ظرفیت باربری و امکان ایجاد نقاط مهار مناسب بستگی دارد.

در سقف‌های شیب‌دار، اتصالات سازه پنل خورشیدی باید با نوع پوشش سقف و ساختار زیرین آن سازگار باشند. در سقف‌های تخت نیز ممکن است از سازه‌های شیب‌دار ثابت استفاده شود؛ در این حالت، نحوه مهار در برابر باد و میزان بار واردشده به سقف اهمیت ویژه‌ای دارد. استفاده از سیستم‌های وزنه‌ای نیز فقط زمانی مناسب است که ظرفیت باربری سقف و پایداری سازه به‌طور مهندسی تأیید شده باشد.

پیش از انتخاب سازه سقفی، وضعیت عایق‌بندی، مسیر تخلیه آب، فاصله از تجهیزات تأسیساتی و امکان دسترسی برای تعمیرات را بررسی کنید و راهنمای انتخاب استراکچر پنل خورشیدی که در این مطلب ارائه شده است را مطالعه نمایید.

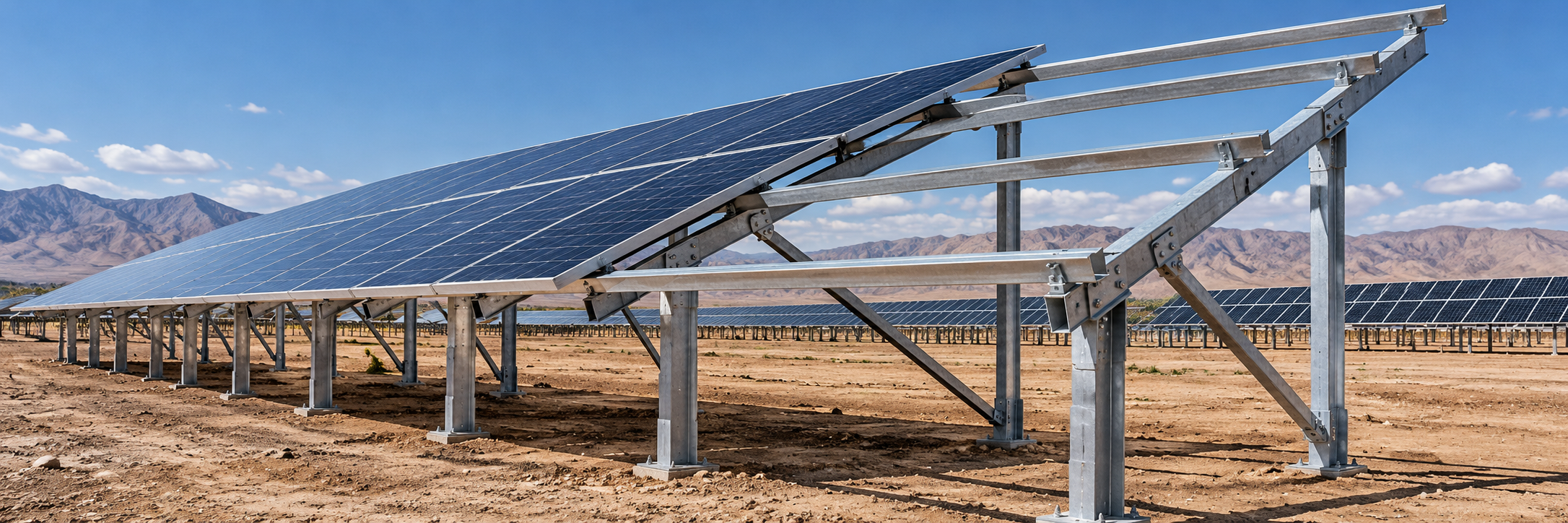

 ۲. سازه پنل خورشیدی زمینی

سازه زمینی برای نیروگاه‌های خورشیدی، زمین‌های صنعتی و پروژه‌هایی که فضای مناسب در اختیار دارند، کاربرد دارد. نوع فونداسیون استراکچر پنل خورشیدی نیروگاه زمینی به شرایط خاک، سطح آب زیرزمینی، بارهای طراحی و روش اجرایی وابسته است. بسته به نتایج بررسی سایت، می‌توان از فونداسیون بتنی، کوبیدن پایه‌ها (روش کوبشی) یا روش‌های مهار مناسب دیگر استفاده کرد. انتخاب روش نصب صرفاً بر اساس هزینه اولیه، بدون بررسی خاک و نیروهای واردشده، می‌تواند ریسک نشست یا ناپایداری را افزایش دهد.

مزیت مهم این نوع سازه، آزادی بیشتر در طراحی آرایش پنل‌ها، فاصله ردیف‌ها و دسترسی برای نگهداری است. در مقابل، هزینه آماده‌سازی زمین، فونداسیون و اجرای استراکچر پنل خورشیدی باید در برآورد اقتصادی پروژه لحاظ شود.

 ۳. سازه پنل خورشیدی سایه بانی و پارکینگی

در این مدل از استراکچر پنل خورشیدی، پنل‌ها روی سازه‌ای نصب می‌شوند که فضای زیر آن برای پارک خودرو، تردد یا فعالیت‌های دیگر قابل استفاده است. سازه های خورشیدی سایه بانی معمولاً به طراحی دقیق ستون‌ها، دهانه‌ها، ارتفاع آزاد و مسیر انتقال نیرو نیاز دارند.

در پروژه‌های صنعتی و تجاری، این گزینه می‌تواند استفاده هم‌زمان از فضای پارکینگ و تولید برق را امکان‌پذیر کند. بااین‌حال، ارتفاع سازه پنل خورشیدی، شرایط باد، نحوه هدایت آب باران و الزامات ایمنی باید پیش از انتخاب نهایی بررسی شوند.

 انواع استراکچر پنل خورشیدی براساس نحوه عملکرد

استراکچر پنل خورشیدی از نظر قابلیت تغییر زاویه و دنبال‌کردن حرکت خورشید، به دو گروه اصلی سازه ثابت و سازه متحرک تقسیم می‌شود. انتخاب بین این دو نوع به ظرفیت نیروگاه، شرایط تابش در محل پروژه، هزینه سرمایه‌گذاری، پیچیدگی نگهداری و میزان تولید برق مورد انتظار بستگی دارد.

H3: 1. استراکچر پنل خورشیدی ثابت

در استراکچر ثابت، پنل‌ها با زاویه و جهت مشخص نصب می‌شوند و در طول بهره‌برداری، موقعیت آن‌ها تغییر نمی‌کند. زاویه نصب با توجه به موقعیت جغرافیایی، الگوی تابش خورشید، محدودیت‌های سایت و اهداف طراحی تعیین می‌شود.

مزیت اصلی سازه پنل خورشیدی ثابت، سادگی ساختار و بهره‌برداری آن است. این سازه‌ها معمولاً به تجهیزات مکانیکی و کنترلی پیچیده نیاز ندارند و هزینه نصب، نگهداری و تعمیرات آن‌ها در مقایسه با سامانه‌های ردیاب کمتر است. به همین دلیل، استراکچر ثابت در نیروگاه های خورشیدی خانگی، تجاری و مقیاس بزرگ کاربرد گسترده‌ای دارد.

 ۲. استراکچر متحرک یا ردیاب خورشیدی

استراکچر پنل خورشیدی متحرک به سامانه‌ای مجهز است که موقعیت پنل‌ها را در طول زمان تغییر می‌دهد تا زاویه دریافت تابش خورشید بهبود پیدا کند. این سامانه‌ها که با عنوان ترکر خورشیدی (Solar Tracker) نیز شناخته می‌شوند، معمولاً در دو گروه اصلی قرار می‌گیرند:

• سازه خورشیدی ردیاب تک‌محوره: این نوع سازه متحرک، پنل‌ها را حول یک محور می‌چرخاند تا مسیر ظاهری حرکت روزانه خورشید را دنبال کنند.
• سازه خورشیدی ردیاب دومحوره: امکان تغییر موقعیت پنل‌ها در دو محور را فراهم می‌کند تا جهت‌گیری آن‌ها با موقعیت خورشید در طول روز و سال تطبیق بیشتری داشته باشد.

ردیاب‌های خورشیدی می‌توانند در شرایط مناسب، میزان انرژی تولیدی سیستم را نسبت به سازه پنل خورشیدی ثابت افزایش دهند؛ اما این افزایش به موقعیت جغرافیایی، شرایط آب‌وهوایی، نوع ردیاب و طراحی نیروگاه بستگی دارد و مقدار ثابتی برای همه پروژه‌ها ندارد. در مقابل، هزینه اولیه بالاتر، نیاز به تجهیزات کنترلی و محرک، نگهداری بیشتر و ضرورت طراحی دقیق در برابر بار باد از ملاحظات استفاده از این سیستم‌هاست.

مقایسه استراکچر ثابت و متحرک پنل خورشیدی

کدام نوع استراکچر پنل خورشیدی مناسب‌تر است؟ اگر سادگی اجرا، هزینه اولیه کمتر و نگهداری آسان‌تر در اولویت باشد، سازه ثابت گزینه مناسبی است. در مقابل، اگر افزایش تولید سالانه برق اهمیت بالایی داشته باشد، باید استفاده از سازه پنل خورشیدی دارای ردیاب را با بررسی فنی و اقتصادی ارزیابی کرد. معیار نهایی، صرفاً میزان تولید بیشتر نیست؛ بلکه باید هزینه سرمایه‌گذاری، تعمیرات، شرایط سایت و ارزش انرژی اضافی تولیدشده در طول عمر نیروگاه نیز در محاسبات لحاظ شود.

 انواع جنس و پوشش استراکچر پنل خورشیدی

همان‌طور که در بخش‌های قبلی این راهنمای انتخاب استراکچر پنل خورشیدی اشاره کردیم، نخستین معیار دسته‌بندی سازه های خورشیدی، محل نصب آن‌ها است. بااین‌حال، انتخاب سازه مناسب به این مرحله محدود نمی‌شود؛ جنس بدنه و نوع پوشش محافظ نیز نقش مهمی در استحکام، مقاومت در برابر خوردگی، دوام و هزینه نهایی سازه دارند.

فولاد گالوانیزه گرم، فولاد با پوشش آلیاژی ZAM و آلومینیوم از متداول‌ترین مواد مورد استفاده در ساخت استراکچر پنل خورشیدی هستند. هرکدام از این گزینه‌ها ویژگی‌ها و محدودیت‌های خاص خود را دارند و انتخاب میان آن‌ها باید با توجه به شرایط آب‌وهوایی محل پروژه، الزامات فنی، نوع طراحی و هزینه‌های بلندمدت انجام شود.

در ادامه، پرکاربردترین مواد اولیه ساخت استراکچر پنل خورشیدی و ویژگی‌های هرکدام را بررسی می‌کنیم تا بتوانید با شناخت دقیق‌تری، سازه متناسب با نیاز پروژه خود را انتخاب کنید.

استراکچر پنل خورشیدی گالوانیزه گرم

در این روش، قطعات فولادی با لایه‌ای از روی (Zn) پوشش داده می‌شوند تا مقاومت آن‌ها در برابر خوردگی افزایش یابد. فولاد گالوانیزه گرم در بسیاری از سازه‌های زمینی و صنعتی استفاده می‌شود؛ اما کیفیت نهایی فقط به روش پوشش‌دهی وابسته نیست. ضخامت پوشش، یکنواختی آن، شرایط محیطی و کیفیت ساخت استراکچر پنل خورشیدی نیز اهمیت دارند.

استراکچر پنل خورشیدی با پوشش ZAM

پوشش ZAM  از آلیاژ روی، آلومینیوم و منیزیم تشکیل شده و علاوه بر مقاومت مناسب در برابر خوردگی، قابلیت خودترمیمی نسبی در نواحی آسیب‌دیده و لبه‌های برش‌خورده سازه پنل خورشیدی دارد. در این فرایند، نقاط دچار خوردگی، لایه‌ای محافظ تشکیل می‌دهند که سرعت پیشرفت خوردگی را کاهش می‌دهد.

استراکچر پنل خورشیدی آلومینیومی

آلومینیوم به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی، در برخی مدل های استراکچر پنل خورشیدی سقفی کاربرد دارد. بااین‌حال، سبک بودن به‌تنهایی معیار انتخاب نیست. استحکام مقطع، تغییرشکل، کیفیت اتصالات و سازگاری فلزات در محل تماس باید بررسی شوند.

 مهم‌ترین معیارهای انتخاب استراکچر پنل خورشیدی

برای انتخاب سازه پنل خورشیدی مناسب، لازم است مشخصات پروژه پیش از دریافت پیش‌فاکتور روشن باشد. در پروژه‌های بزرگ، انتخاب صرفاً بر اساس تصویر محصول یا قیمت هر کیلوگرم فلز کافی نیست؛ زیرا تفاوت در طراحی، ضخامت قطعات، اتصالات و فونداسیون می‌تواند هزینه و عملکرد نهایی را تغییر دهد. اما در سامانه­های کوچک می­توان از استراکچر پنل خورشیدی خانگی از پیش طراحی شده برندهای معتبر استفاده کرد.

معیارهای اصلی انتخاب سازه پنل خورشیدی عبارت‌اند از:

• شرایط اقلیمی: سرعت باد، بار برف، دما، رطوبت، شوری هوا و آلودگی‌های صنعتی باید در طراحی استراکچر پنل خورشیدی لحاظ شوند.
• محل نصب: نوع سقف، ظرفیت باربری ساختمان، وضعیت خاک و محدودیت‌های اجرایی تعیین می‌کنند که چه سیستم مهاری مناسب است.
• کیفیت قطعات و اتصالات: ضخامت و شکل مقاطع، کیفیت پیچ‌ها، کلمپ‌ها و اتصالات باید با محاسبات سازه پنل خورشیدی سازگار باشند.
• زاویه و آرایش پنل‌ها: زاویه نصب و فاصله ردیف‌ها باید با شرایط تابش، جلوگیری از سایه‌اندازی و محدودیت فضای موجود هماهنگ باشد.
• سهولت نصب و نگهداری: دسترسی به پنل‌ها، مسیر عبور افراد و تجهیزات و امکان تعویض قطعات در آینده را در طراحی و نصب استراکچر پنل خورشیدی در نظر بگیرید.
• مستندات فنی: نقشه اجرایی، مشخصات مواد و پوشش، جزئیات اتصالات و محاسبات بارگذاری را از تأمین‌کننده یا تولیدکننده استراکچر پنل خورشیدی درخواست کنید.
