تست عایق بندی پنل خورشیدی یکی از مراحل حیاتی و جداییناپذیر در دو دسته کلیدی آزمونهای کیفیت و ایمنی پنلها به شمار میرود. این آزمایش به منظور ارزیابی و تضمین عملکرد صحیح عایقهای الکتریکی پنل های خورشیدی انجام میشود تا از عدم وجود نشت جریانهای خطرناک و حفظ ایمنی سیستم اطمینان حاصل گردد.
انجام آزمون ارزیابی عایق پنل خورشیدی نه تنها کیفیت و طول عمر پنل را تضمین میکند بلکه در جلوگیری از بروز مشکلات جدی مانند شوکهای الکتریکی و آتشسوزی نیز نقش موثری دارد. با توجه به اهمیت روزافزون انرژیهای تجدیدپذیر و افزایش استفاده از پنل های خورشیدی، تست عایقبندی بهعنوان یکی از معیارهای کلیدی در آزمایشگاههای تخصصی مورد توجه ویژه قرار گرفته است و نقشی محوری در تضمین ایمنی و عملکرد بهینه سیستمهای فتوولتائیک ایفا میکند.
در این مطلب به بررسی مفهوم و روش اجرای تست عایق پنل خورشیدی در آزمایشگاه جامع مانا انرژی براساس استانداردهای معتبر بین المللی میپردازیم.
مبانی و اصول تست عایقبندی پنل خورشیدی

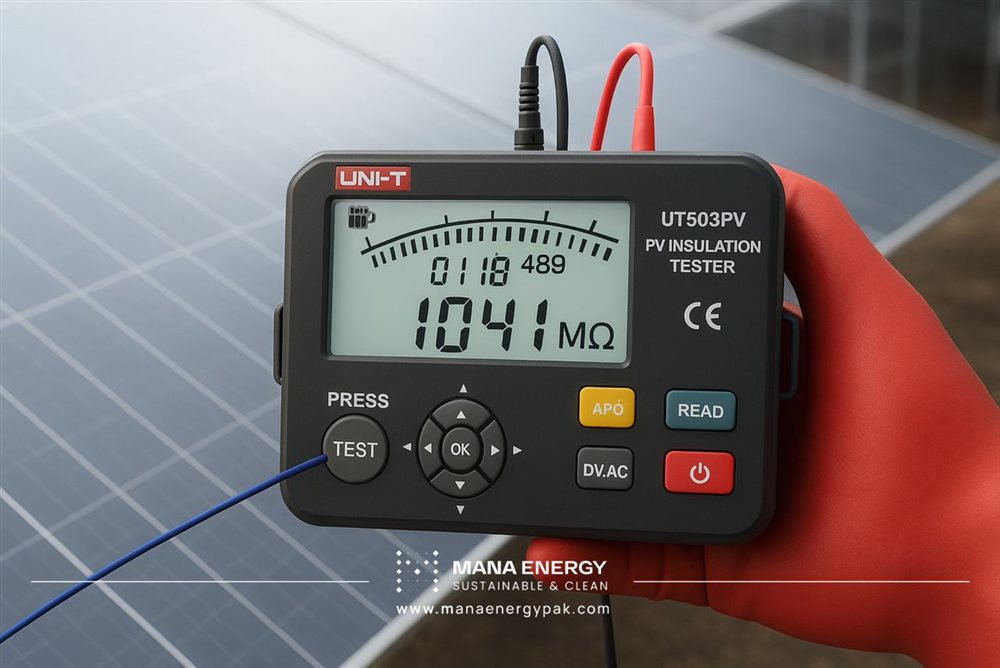

تست عایق بندی پنل خورشیدی یا Solar Panel Insulation Test، بر پایه اندازهگیری مقاومت عایقی انجام میشود که نشاندهنده توانایی مواد عایق برای جلوگیری از جریان الکتریکی ناخواسته است. مقاومت عایقی در واقع میزان مقاومت مواد عایق در برابر عبور جریان الکتریکی است و هرچه این مقاومت بالاتر باشد، عایق بندی بهتر و ایمنتر است. برای اندازهگیری مقاومت عایقی، معمولاً از دستگاههای اهمسنج یا میگر (Megger) استفاده میشود که ولتاژ مشخصی را به مدار عایق اعمال کرده و میزان جریان نشت را اندازهگیری میکنند. نتایج این اندازهگیری به صورت اهم یا مگااهم گزارش میشود و باید مطابق با استانداردهای بینالمللی حداقل مقاومت مشخص شده را داشته باشد تا پنل تایید شود.
استانداردها و مقررات مرتبط
- معرفی استانداردهای بینالمللی مانند IEC 61730 و IEC 62446 که الزامات عایقبندی را تعیین میکنند
- مقدارهای مجاز مقاومت عایق بر اساس استانداردها و سطح ولتاژ سیستم
استانداردها و مقررات مرتبط در آزمون عایق بندی پنل خورشیدی
برای تضمین کیفیت و عملکرد مناسب عایق بندی پنل های خورشیدی، استانداردهای بینالمللی متعددی وجود دارد که الزامات عایقبندی را تعیین میکنند. از جمله این استانداردها میتوان به IEC 61730 و IEC 61215 اشاره کرد.
استاندارد IEC 61730 به ایمنی پنل های خورشیدی اختصاص دارد و الزامات عایق بندی را برای کاهش خطرات ناشی از برقگرفتگی و آتشسوزی مشخص میکند. از سوی دیگر، استاندارد IEC 61215 به ارزیابی عملکرد پنل های فتوولتائیک میپردازد که شامل الزامات تست عایق بندی نیز میشود. هردو این استانداردها شامل دو بخش اصلی هستند. بخش اول به الزامات عمومی و ارزیابی ریسک میپردازد و بخش دوم به الزامات عملکرد و تست های عایق مربوط میشود. این استانداردها به تولیدکنندگان کمک میکند تا محصولات خود را با رعایت الزامات ایمنی طراحی و تولید کنند و در نتیجه، خطرات ناشی از نقص عایقبندی را به حداقل برسانند.
روش انجام تست عایق بندی پنل خورشیدی
روش انجام تست عایق بندی پنل خورشیدی شامل دو مرحله اصلی است که ابتدا باید پنل برای آزمایش آماده شده و نکات ایمنی به دقت رعایت شود. قبل از شروع آزمایش، باید اطمینان حاصل کرد که تمامی تجهیزات حفاظتی مانند دستکش عایق و دستگاههای تخلیه بار الکتریکی آمادهاند.
در مرحله اول تست عایق بندی پنل های خورشیدی، ولتاژ بالایی معمولاً معادل دو برابر حداکثر ولتاژ سیستم، که به طور معمول حدود +1000 ولت است، به قسمتهای فلزی پنل و مدار الکتریکی آن اعمال میشود. این فرآیند به منظور ارزیابی و اطمینان از کیفیت عایقبندی پنل انجام میگیرد. در صورتی که پنل دارای قاب فلزی نباشد یا قاب آن دارای رسانایی کمی باشد، سطح خارجی پنل با ورقههای رسانا پوشانده میشود. سپس ولتاژ 1000 ولت بین این پوشش رسانا و ترمینالها به مدت یک دقیقه برقرار میشود.
هدف از این مرحله این است که اطمینان حاصل شود عایقبندی پنل به درستی عمل میکند. به عبارت دیگر، پس از اعمال ولتاژ، هیچ گونه شکست دیالکتریکی نباید در پنل و سطح خارجی آن مشاهده شود. شکست دیالکتریکی به معنای وقوع نشت یا تخلیه ناخواسته جریان برق از عایق به محیط اطراف است که میتواند به آسیب پنل و کاهش ایمنی سیستم منجر شود.
پس از اتمام مرحله اول تست عایق بندی و تخلیه بار الکتریکی، ولتاژ تست به سطح کمتری کاهش مییابد که معمولاً به 500 ولت یا حداکثر ولتاژ سیستم (هر کدام که بیشتر باشد) میرسد. این ولتاژ به مدت دو دقیقه به پنل خورشیدی اعمال میشود تا مقاومت عایق به دقت اندازهگیری گردد. برای آنکه پنل در این تست موفقیتآمیز باشد، مقاومت عایق باید حداقل به سطح معینی برسد. به طور خاص، برای پنل هایی با مساحت برابر یا بزرگتر از 0.1 متر مربع، حاصلضرب مقاومت در مساحت باید بیش از 40 مگااهم بر متر مربع باشد. در مورد پنلهای کوچکتر، حداقل مقاومت مورد نیاز 400 مگااهم است.
در صورتی که در هیچ یک از مراحل آزمون، نشانهای از شکست دیالکتریک یا مقاومت پایینتر از استاندارد تعیین شده مشاهده نشود، میتوان گفت که پنل با موفقیت تست عایق بندی را پشت سر گذاشته است. این فرآیند به وضوح نشاندهنده کیفیت عایق بندی پنل خورشیدی است و تضمین میکند که پنل در برابر نشت جریانهای خطرناک به خوبی محافظت شده است.
علل کاهش مقاومت عایق پنل خورشیدی
- کیفیت پایین مواد
کیفیت پایین مواد اولیه مورد استفاده در ساخت پنل های خورشیدی میتواند به کاهش مقاومت عایق منجر شود. استفاده از مواد نامناسب یا بیکیفیت میتواند باعث شود که عایق نتواند در برابر شرایط محیطی به خوبی مقاومت کند.
- نفوذ رطوبت
یکی از علل اصلی کاهش مقاومت عایق ماژول های خورشیدی، رطوبت است. نفوذ رطوبت به داخل پنل میتواند باعث ایجاد نشت جریان و در نتیجه کاهش مقاومت عایق شود. این مشکل به ویژه در مناطق مرطوب یا در شرایط جوی نامساعد محتمل تر است.
- آسیب های فیزیکی
علاوه بر رطوبت، آسیبهای فیزیکی نیز میتوانند به طور قابل توجهی بر روی مقاومت عایق تأثیر بگذارند. ضربهها، خراشها و سایر آسیبهای مکانیکی میتوانند به ساختار عایق پنل خورشیدی آسیب برسانند و در نتیجه خطرات جدی برای ایمنی سیستم ایجاد کنند.
اهمیت تست عایقبندی
- تضمین ایمنی کارکنان و جلوگیری از شوکهای الکتریکی
تضمین ایمنی کارکنان و جلوگیری از شوکهای الکتریکی یکی از مهمترین دلایل انجام تست عایق بندی بر روی پنل خورشیدی در آزمایشگاه تضمین کیفیت و ایمنی است. با اطمینان از اینکه عایقها به درستی عمل میکنند، خطر وقوع شوک الکتریکی برای کارکنان، به ویژه در حین نصب و نگهداری پنلها به حداقل میرسد. این امر به ویژه در شرایط مرطوب یا هنگام کار با تجهیزات الکتریکی بسیار حائز اهمیت است.
- محافظت از تجهیزات و جلوگیری از بروز حریق یا آسیبهای احتمالی
عایق بندی ضعیف پنل خورشیدی میتوانند منجر به نشت جریان و در نتیجه ایجاد حرارت زیاد شوند که این وضعیت میتواند خطر آتشسوزی را به همراه داشته باشد. با انجام تست عایق مطابق با استانداردهای معتبر، میتوان از بروز چنین خطراتی جلوگیری و عمر مفید تجهیزات را تضمین کرد.
