روش محاسبه زاویه بهینه نصب پنل خورشیدی

در عصری که بحران انرژی و تغییرات اقلیمی، آینده بشریت را به چالش کشیده است، انرژی خورشیدی به عنوان راهکاری پایدار و تجدیدپذیر، جایگاه بی‌بدیلی در سبد انرژی جهان یافته است. خورشید، این راکتور عظیم هسته‌ای طبیعی، هر ساله معادل ۱۰٬۰۰۰ برابر مصرف انرژی سالانه جهان به زمین می‌تابد، گنجی که بهره‌گیری هوشمندانه از آن می‌تواند تحولی شگرف در الگوی تولید و مصرف انرژی ایجاد کند. اما کلید گشودن این گنج پنهان، نه فقط در سرمایه­ گذاری در انرژی پاک، که در رعایت استانداردهای فنی مشخصی از جمله زاویه نصب پنل خورشیدی نهفته است. در این مقاله به پاسخ این سوالات می­‌پردازیم که چرا تعیین زاویه بهینه پنل خورشیدی مهم است و چگونه می‌­توان بهترین زاویه نصب پنل را محاسبه کرد؟

زاویه نصب پنل خورشیدی، یکی از مهمترین عوامل تعیین کننده کارایی این سیستم‌­ها است. تحقیقات نشان می‌دهد حتی ۵ درجه خطا در تنظیم زاویه شیب یا آزیموت (Azimuth)، می‌تواند تا ۱۵٪ از بازدهی سیستم بکاهد؛ رقمی که در مقیاس نیروگاه های خورشیدی، می‌­تواند معادل میلیون‌ها تومان زیان سالانه باشد. اینجاست که هنر مهندسی و ظرافت محاسبات، پا به عرصه می‌گذارد: چگونه می‌توان زاویه‌ای را یافت که همزمان با تغییر فصل‌ها، موقعیت متغیر خورشید در آسمان و حتی شرایط جوی محلی، حداکثر فوتون‌ها را به الکترون تبدیل کند؟

در این میان، عرض جغرافیایی به عنوان نقشه‌خوان این سفر انرژی‌محور عمل می‌کند. برای مثال، تفاوت زاویه بهینه پنل خورشیدی در تهران (عرض جغرافیایی ~۳۵ درجه) با شهرهای شمالی کشور، نیاز به محاسباتی ظریف دارد که گاه ترکیبی از فرمول‌های تجربی و الگوریتم‌های هوشمند را می‌طلبد. از سوی دیگر، فناوری‌های نوین مانند ردیاب های خورشیدی دو محوره، افق‌های تازه‌ای در بهینه سازی زاویه نصب پنل های خورشیدی گشوده‌اند، هرچند چالش‌هایی مانند هزینه اجرا و مقاومت سازه در برابر بادهای شدید را نیز به همراه دارند.

بنابراین، محاسبه زاویه بهینه نصب پنل خورشیدی، نه یک انتخاب، که ضرورتی اجتناب‌ناپذیر برای دستیابی به حداکثر بازدهی در سیستم های فتوولتائیک است؛ فرآیندی که ترکیبی از دانش نجوم، مهندسی مکانیک و هوش مصنوعی را می‌طلبد تا آفتابِ همیشه حاضر را به خدمت آینده پایدار بشر درآورد.

مبانی نظری و عوامل مؤثر بر زاویه بهینه نصب پنل خورشیدی

تعیین زاویه بهینه نصب پنل خورشیدی یکی از مراحل کلیدی در طراحی و بهره برداری از سیستم های فتوولتائیک است. این فرایند شامل ترکیبی از محاسبات جغرافیایی، تحلیل فصلی و ملاحظات عملی مانند سایه اندازی و مقاومت سازه می‌باشد. زاویه مناسب نصب پنل‌ها نه تنها بر میزان جذب نور خورشید تأثیر می‌گذارد، بلکه می‌تواند به بهبود کارایی کلی سیستم نیز کمک کند.

برای دستیابی به نتایج دقیق و بهینه، استفاده از نرم‌افزارهای تخصصی مانند PVsyst ضروری است. این نرم‌افزارها قابلیت شبیه‌سازی دقیق تابش خورشید در شهرهای مختلف ایران را دارند. با تحلیل داده‌های جغرافیایی و آب‌وهوایی هر منطقه، می‌توان به درک بهتری از پتانسیل تولید انرژی هر سیستم دست یافت. در نهایت، این رویکرد علمی و دقیق در محاسبه زاویه بهینه نصب پنل های خورشیدی، به ما این امکان را می‌دهد که از حداکثر پتانسیل سیستم های خورشیدی بهره‌برداری کنیم. در این بخش عوامل موثر بر این محاسبه را توضیح می‌­دهیم:

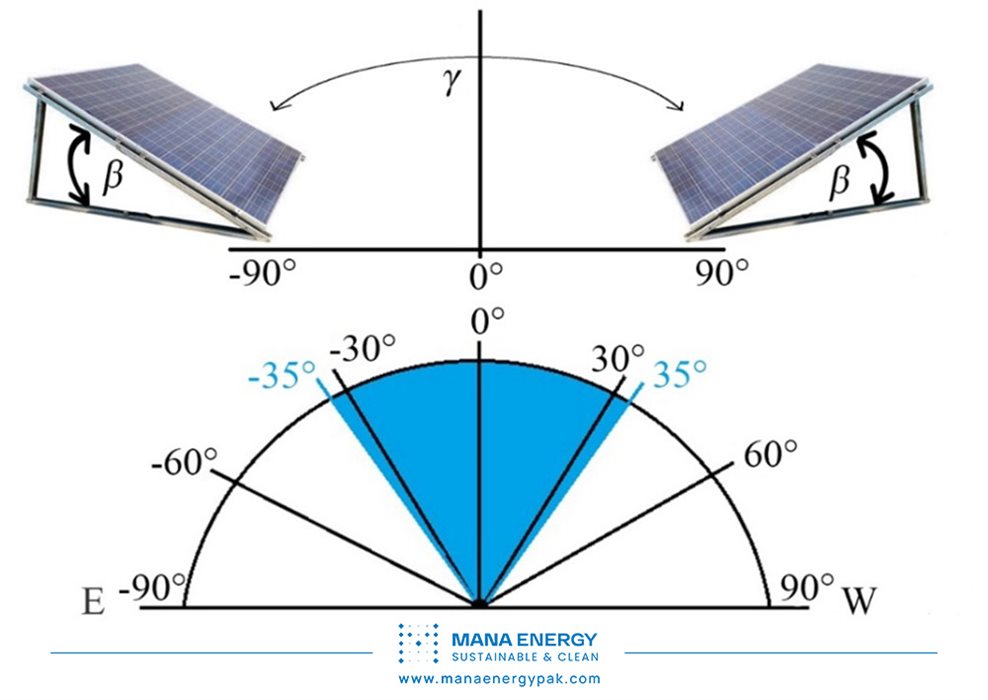

• تعریف زاویه شیب و زاویه آزیموت پنل خورشیدی

زاویه شیب (Tilt Angle) به زاویه‌ای اطلاق می‌شود که بین سطح پنل خورشیدی و افق تشکیل می‌شود. این زاویه نقش مهمی در تعیین میزان تابش عمودی خورشید بر روی پنل دارد. به عنوان نمونه، در تهران که در عرض جغرافیایی ۳۵ درجه واقع شده است، زاویه شیب بهینه تقریباً ۳۵ درجه محاسبه می‌شود.

از سوی دیگر، زاویه آزیموت (Azimuth Angle) نشان‌دهنده جهت جغرافیایی پنل خورشیدی نسبت به قطب شمال است. در نیمکره شمالی، جهت بهینه برای نصب پنل های فتوولتائیک معمولاً به سمت جنوب (با آزیموت ۱۸۰ درجه) است، زیرا این کار به حداکثر جذب تابش خورشیدی کمک می‌کند. هرگونه انحراف از این زوایا، به ویژه در زاویه آزیموت، می‌تواند به طور قابل توجهی بازدهی سیستم را کاهش دهد.

• تأثیر موقعیت جغرافیایی (عرض جغرافیایی) بر زاویه بهینه پنل خورشیدی

موقعیت جغرافیایی، به ویژه عرض جغرافیایی محل احداث نیروگاه، نقش اساسی در تعیین زاویه شیب بهینه پنل های خورشیدی ایفا می‌کند. به طور کلی، قاعده‌ای وجود دارد که می‌گوید زاویه شیب پنل‌ها باید تقریباً برابر با عرض جغرافیایی منطقه نصب باشد. به عنوان مثال:

- تهران (عرض ۳۵° شمالی): زاویه شیب تقریبی ۳۵°.

- بندرعباس (عرض ۲۷° شمالی): زاویه شیب حدود ۲۷°.

- شهرهای شمالی ایران (عرض بالاتر از ۳۶°): زاویه شیب ممکن است تا ۴۵° افزایش یابد.

این رابطه به دلیل هماهنگی با مسیر ظاهری خورشید در آسمان شکل می‌گیرد. با این حال، عوامل محلی نظیر شرایط آب‌وهوایی، میزان تابش نور، و وجود موانع فیزیکی مانند ساختمان‌ها و درختان نیز تأثیر قابل توجهی بر کارایی پنل‌ها دارند. بنابراین، برای دستیابی به حداکثر بهره‌وری از سیستم های خورشیدی، لازم است که علاوه بر در نظر گرفتن عرض جغرافیایی، سایر عوامل محیطی نیز مورد بررسی قرار گیرند. این رویکرد جامع می‌تواند به بهینه سازی عملکرد پنل های خورشیدی و افزایش تولید انرژی پاک کمک کند.

• نقش تغییرات فصلی و موقعیت خورشید در طول سال

موقعیت خورشید در آسمان بسته به فصل تا ۴۷ درجه تغییر می‌کند (بین انقلاب تابستانی و زمستانی). این نوسان موجب می‌شود زاویه بهینه نصب پنل خورشیدی در فصول مختلف متفاوت باشد:

تابستان: در این فصل خورشید در بالاترین نقطه آسمان قرار دارد، لذا زاویه شیب پنل باید ۱۵ درجه کمتر از عرض جغرافیایی باشد (مثلاً ۲۰ درجه در تهران).

زمستان: خورشید در پایین‌ترین زاویه است، بنابراین زاویه شیب پنل خورشیدی نسبت به افق باید ۱۵ درجه بیشتر از عرض جغرافیایی تنظیم شود (مثلاً ۵۰درجه در تهران).

بهار و پاییز: در این فصل‌­ها بهترین زاویه شیب برای نصب پنل خورشیدی، نزدیک به عرض جغرافیایی (۳۵ درجه در تهران) مناسب است.

توجه داشته باشید که برای سیستم های خورشیدی با استراکچر ثابت، معمولاً میانگین سالانه عرض جغرافیایی انتخاب می‌شود، اما در سیستم‌های متغیر فصلی، تنظیم دستی یا استفاده از ردیاب‌های خورشیدی (Solar Trackers)  توصیه می‌شود تا بازدهی تا ۳۰٪ افزایش یابد.

روش‌های محاسبه زاویه بهینه نصب پنل خورشیدی

همانطور که گفتیم تعیین زاویه بهینه نصب پنل های خورشیدی، فرایندی پیچیده و چندبعدی است که شامل هنر مهندسی، محاسبات دقیق و درک عمیق از پویایی‌های تابش خورشید می‌شود. در این بخش، به بررسی سه روش کلیدی برای محاسبه زاویه بهینه خواهیم پرداخت: فرمول‌های تجربی، مدل‌های تحلیلی پیشرفته، و تفاوت بین زاویه ثابت و متغیر.

1.     فرمول‌های تجربی و ساده (مانند ضرب عرض جغرافیایی در ضریب مشخص)

استفاده از فرمول های ساده و تجربی محاسبه زانویه نصب پنل خورشیدی، عمدتاً برای انجام محاسبات سریع و اولیه طراحی شده‌اند و بر اساس رابطه بین عرض جغرافیایی محل احداث نیروگاه و زاویه شیب مناسب پنل‌ها عمل می‌کنند.

قاعده کلی در فرمول محاسبه زاویه نصب پنل خورشیدی به صور ت زیر است:

زاویه شیب پنل ≈ عرض جغرافیایی منطقه (برای حداکثر بازدهی سالانه)

به طور مثال، در تهران (با عرض ۳۵° شمالی)، زاویه پیشنهادی نصب پنل ها ۳۵ درجه نسبت به افق است. اما برای تنظیم زاویه شیب پنل ها نسبت به افق بر اساس تغییرات فصلی می­‌توان از قاعده زیر استفاده کرد:

تابستان: زاویه شیب = عرض جغرافیایی – ۱۵° (برای جذب عمودی تابش بیشتر).

زمستان: زاویه شیب = عرض جغرافیایی + ۱۵° (برای جبران زاویه پایین خورشید).

به عنوان مثال، در مشهد (عرض ۳۶° شمالی)، زاویه تابستانی تقریباً ۲۱° و زمستانی تقریباً ۵۱° خواهد بود. در فرمول­‌های تجربی می­توان ضریب اصلاحی ویژه مناطق خاص مانند کوهستان‌ها یا مناطق با گرد و غبار، را بین ۰.۹ تا ۱.۱ در نظر گرفت. به صورتی که این ضریب اصلاحی در زاویه نصب محاسبه شده ضرب می‌­گردد. مثلا، برای یزد (عرض ۳۱.۵° شمالی و هوای آفتابی)، زاویه به صورت ( زاویه ≈ ۳۱.۵° × ۰.۹۵ ≈ ۳۰°) محاسبه می‌شود. محدودیت روش‌­های تجربی و فرمول های ساده محاسبه زاویه نصب پنل خورشیدی، این است که معمولاً تغییرات محلی مانند ابرناکی، رطوبت و آلودگی را نادیده می‌گیرند و به همین دلیل بیشتر برای سیستم‌های کوچک مسکونی مناسب هستند.

2.     مدل‌های تحلیلی و نرم‌افزاری

برای پروژه‌های بزرگ صنعتی و نیروگاه های خورشیدی، استفاده از مدل های تحلیلی و نرم‌افزارهای تخصصی (مانند استفاده از نرم‌افزار PVsyst یا مدل‌های ایزوتروپیک و غیرایزوتروپیک) به شدت ضروری است. این مدل­‌ها و نرم‌افزارها می‌توانند دقت محاسبات را به طور قابل توجهی افزایش دهند.

الف) نرم‌افزار PVsyst

• تحلیل سایه‌اندازی:  با وارد کردن نقشه سه‌بعدی محل احداث، این نرم‌افزار می‌تواند سایه‌های ناشی از ساختمان‌ها و درختان را در ساعات مختلف روز شبیه‌سازی کند.
• پیش‌بینی بازدهی: با ترکیب داده‌های هواشناسی ۲۰ ساله (مانند دما و تابش)، نرم افزار PVsyst می‌تواند بازدهی پنل های خورشیدی را با خطای کمتر از ۵٪ محاسبه کند.
• بهینه‌سازی اقتصادی: با استفاده از این نرم افزار، می‌­توان هزینه های نصب سیستم خورشیدی متغیر (مانند ردیاب‌ها) را با درآمد حاصل از افزایش بازدهی مقایسه نماییم.

ب) مدل‌های تابشی

مدل ایزوتروپیک در مدلسازی تابش خورشیدی

مدل ایزوتروپیک در مدلسازی تابش خورشیدی، یکی از ساده‌ترین و پرکاربردترین مدل‌ها برای تخمین تابش پراکنده آسمان است. در این مدل، فرض می‌شود که تابش پراکنده‌ای که از آسمان به سطح زمین می‌رسد، در همه جهات به طور یکنواخت توزیع شده است. به عبارت دیگر، شدت تابش پراکنده از هر نقطه آسمان یکسان در نظر گرفته می‌شود و هیچ ناحیه‌ای از آسمان نسبت به نقاط دیگر، تابش بیشتری ارسال نمی‌کند.

این فرض، مدل ایزوتروپیک را برای شرایطی مناسب می‌کند که آسمان کاملاً ابری یا نیمه‌ابری باشد و تابش مستقیم خورشید کاهش یافته یا حذف شده باشد. در چنین شرایطی، ذرات آب و قطرات ابرها، نور خورشید را به طور گسترده و یکنواخت پراکنده می‌کنند و باعث می‌شوند تابش پراکنده غالب باشد. به همین دلیل، این مدل برای مناطق شمالی ایران که اغلب دارای آب‌وهوای ابری و مرطوب هستند، مناسب‌تر است.

ویژگی‌های مدل ایزوتروپیک

• سادگی محاسبات: مدل ایزوتروپیک به دلیل فرض همسان بودن تابش پراکنده، نیاز به پارامترهای پیچیده ندارد و محاسبات آن بسیار ساده است.
• کاربرد در مناطق ابری: این مدل به ویژه در مناطقی که بیشتر روزها آسمان ابری است، مانند سواحل دریای خزر و شمال کشور، دقت قابل قبولی دارد.
• محدودیت‌ها: در روزهای صاف یا نیمه‌ابری که تابش مستقیم خورشید سهم قابل توجهی دارد، مدل ایزوتروپیک ممکن است دقت کافی نداشته باشد؛ چرا که در این شرایط، تابش پراکنده در نزدیکی خورشید شدیدتر است و فرض یکنواخت بودن تابش، با واقعیت فاصله دارد.

کاربرد مدل ایزوتروپیک

این مدل معمولاً برای محاسبه میزان انرژی خورشیدی دریافتی توسط سطوح افقی یا شیبدار در پروژه‌های انرژی خورشیدی، طراحی ساختمان‌های کم‌مصرف و تحلیل اقلیمی مورد استفاده قرار می‌گیرد. در مدل‌سازی‌های پیشرفته‌تر، مدل‌های آنیزوتروپیک یا مدل‌های ترکیبی برای شرایط متغیر جوی به کار می‌روند، اما مدل ایزوتروپیک همچنان به دلیل سادگی و کارایی، جایگاه ویژه‌ای در بسیاری از مطالعات دارد.

مدل غیرایزوتروپیک در مدلسازی تابش خورشیدی

مدل غیرایزوتروپیک رویکردی پیشرفته‌تر نسبت به مدل ایزوتروپیک در شبیه‌سازی تابش پراکنده خورشید است. برخلاف مدل ایزوتروپیک که تابش پراکنده را در سراسر آسمان یکنواخت فرض می‌کند، مدل غیرایزوتروپیک توزیع تابش پراکنده را وابسته به موقعیت خورشید و شرایط جوی می‌داند. در این مدل، بخش عمده‌ای از تابش پراکنده در نزدیکی موقعیت خورشید در آسمان متمرکز است و شدت تابش با فاصله گرفتن از خورشید کاهش می‌یابد.

ویژگی‌های مدل غیرایزوتروپیک

• توزیع ناهمسان تابش پراکنده: در این مدل، شدت تابش پراکنده در زاویه‌های نزدیک به خورشید بیشتر بوده و با افزایش زاویه نسبت به خورشید، مقدار آن کاهش می‌یابد.
• دقت بالاتر در مناطق خشک و آفتابی: مدل غیرایزوتروپیک به‌ویژه برای مناطق بیابانی و خشک که غالب روزها آسمان صاف و تابش مستقیم خورشید قوی است (مانند یزد و کرمان)، دقت بیشتری ارائه می‌دهد. در این مناطق، سهم تابش مستقیم و نزدیک به خورشید بسیار بالاست و مدل‌های ساده‌تر نمی‌توانند این تفاوت را به‌درستی لحاظ کنند.

3.     تفاوت زاویه ثابت و متغیر (فصلی/ماهانه/سالانه)

الف) سیستم های خورشیدی ثابت

در سیستم های خورشیدی با زاویه ثابت، پنل‌ها را در یک شیب مشخص (معمولاً نزدیک به عرض جغرافیایی محل) نصب می‌کنند و زاویه آن‌ها در طول سال تغییر نمی‌کند؛ این روش ساده، کم‌هزینه و مناسب برای نصب‌های کوچک یا مناطقی با تغییرات کم تابش است.

- مزایا:

  - هزینه نگهداری پایین (فاقد قطعات متحرک).

  - مقاومت در برابر طوفان‌های شدید (مانند بادهای ۱۲۰ کیلومتر بر ساعت در مناطق کویری).

- معایب:

  - کاهش ۱۵-۲۰٪ بازدهی در فصول مختلف. به طور مثال پنل های ثابت در اصفهان (زاویه ۳۲° ثابت) ممکن است در زمستان تا ۲۵٪ افت بازدهی داشته باشند.

ب) سیستم های خورشیدی متغیر

در مقابل، سیستم های با زاویه متغیر (یا دارای ردیاب خورشیدی)، زاویه پنل‌ها را به طور خودکار یا دستی در طول روز و سال با حرکت خورشید تنظیم می‌کنند تا پنل‌ها همیشه بیشترین تابش را دریافت کنند؛ این روش بازدهی بالاتری دارد اما هزینه و پیچیدگی بیشتری را همراه خواهد داشت.این سیستم‌ها می‌توانند زاویه خود را ۲ تا ۴ بار در سال تغییر دهند (مثلاً ۱۵° در تابستان و ۴۵° در زمستان). به عنوان نمونه در تبریز، تنظیم فصلی زاویه می‌تواند بازدهی سالانه را تا ۱۲٪ افزایش دهد.

- ردیاب‌های خورشیدی:

o       تک‌محوره: چرخش شرقی-غربی (افزایش بازدهی تا ۲۵٪).

o       دو‌محوره: ترکیب چرخش افقی و عمودی (افزایش بازدهی تا ۳۵٪).

چالش‌های سیستم‌های متغیر:

- هزینه اولیه: ردیاب‌های دو‌محوره تا ۳۰٪ گران‌تر از استراکچرهای ثابت هستند.

- مصرف انرژی: موتورهای ردیاب‌ها ۲ تا ۵٪ از انرژی تولیدی را مصرف می‌کنند.

- افزایش هزینه تعمیرات و نگهداری: به دلیل متحرک بودن سیستم های ردیاب خورشیدی، احتمال خرابی و نیاز به تعمیر در این سیستم­‌ها افزایش می‌­یابد.
